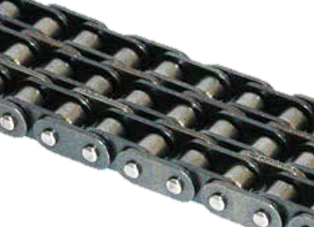

THREE-CHAIN C CHAIN WITH DIRECT PLUGIN CONNECTION ACCORDING TO DIN 8188

Specifications

Possible producers:	KTS, Challenge, Ditton

Modification	Step (p), mm	Width between ext. plates (b1), mm	Roller diameter (d1), mm	Diameter of the roller (g), mm	Plate height (g), mm	Thickness of the chain plate (s1 / s2), mm	Length of the roller (l1), mm	(a), mm	Breaking force (FB), kN	Breaking force, kN	Weight (q), kg / m
K 08A-3GL	12,7	7,85	7,95	3,96	12	1,5	45,4	47,6	42,3	50	2,14
K 10A-3GL	15,875	9,4	10,16	5,08	15,1	2	57	59,5	66,6	77,8	3,62
K 12A-3GL	19,05	12,57	11,91	5,94	18,0/18,2	2,4	71,5	73,9	95,4	111,1	5,36/5,41
K 16A-3GL	25,4	15,75	15,88	7,92	24	3,3	91,7	95,1	170,1	198,4	9,1
K 20A-3GL	31,75	18,9	19,05	9,53	30	4	112,2	116,3	265,5	309,6	13,6
K 24A-3GL	38,1	25,22	22,23	11,1	35,7	4,8	141,4	145,2	381	437,2	20,43
K 28A-3GL	44,45	25,22	25,4	12,7	41	5,6	152,2	156,8	517,2	593,3	25,23
K 32A-3GL	50,8	31,55	28,58	14,27	47,8	6,4	181,8	186,6	680,4	780,6	34,19

Available modifications: K08A-3GL K10A-3GL K12A-3GL K16A-3GL K20A-3GL K24A-3GL K28A-3GL K32A-3GL
