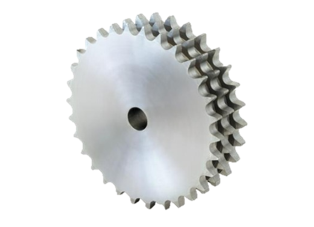

SPROCKET 06B-3

Specifications

ISO-Nr.:	06В-3
Step, mm:	9,525
Distance between chain plates, mm:	5,72
Diameter of the chain roller, mm:	6,35

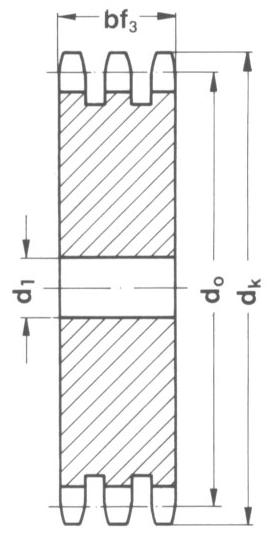

Width of crown (bf1), mm:	25,6
Chamfer of tooth profile (ba), mm:	1,0
The minimum tooth radius (rx), mm:	10,0
Material:	Steel C45

Number of teeth (z)	Diameter of dividing circle (d0), mm	Diameter of the tip of the teeth (dk), mm	Diameter of the rough hole (d1), mm	Weight, kg
8	24,89	28	6	0,04
9	27,85	31	8	0,06
10	30,82	34	10	0,08
11	33,81	37	10	0,09
12	36,8	40	10	0,12
13	39,79	43	10	0,15
14	42,81	46	12	0,18
15	45,81	49,3	12	0,22
16	48,82	52	12	0,26
17	51,84	55	12	0,3
18	54,85	58	12	0,35
19	57,87	61	12	0,39
20	60,89	64	12	0,44
21	63,91	68	14	0,48
22	66,93	71	14	0,54
23	69,95	74	14	0,59
24	72,97	77	14	0,66
25	76	80	14	0,72
26	79,02	86	14	0,79
27	82,05	86	14	0,86
28	85,07	89	14	0,93
29	88,09	92	14	1,01
30	91,12	95	14	1,09
31	94,75	98,3	16	1,17
32	97,18	101	16	1,26
33	100,2	104,3	16	1,32
34	103,2	107,3	16	1,44
35	106,26	110	16	1,53
36	109,29	113	16	1,61
37	112,32	116,4	16	1,71
38	115,34	120	16	1,81
39	118,3	122	16	1,91
40	121,4	125,5	16	2,02
41	124,43	128,5	16	2,13
42	127,46	131,6	16	2,25
43	130,49	134,6	16	2,36
44	133,52	137,6	16	2,49
45	136,54	140,7	16	2,61
46	139,58	143,7	16	2,73
47	142,61	146,7	16	2,86
48	145,64	149,7	16	2,99
49	148,66	152,7	16	3,12
50	151,69	155,7	16	3,27
51	154,72	158,7	20	3,49
52	157,75	161,8	20	3,61
53	160,78	164,8	20	3,7
54	163,82	167,8	20	3,81
55	166,85	170,8	20	3,91
56	169,88	173,8	20	4,01
57	172,91	176,9	20	4,28
58	175,93	179,9	20	4,44
59	178,96	183	20	4,61
60	181,99	186	20	4,77
62	188,06	192,1	20	5,01
64	194,12	198,2	20	5,46
65	197,15	201,6	20	5,64
66	200,18	204,6	25	5,83
68	206,24	210,7	25	6,2
70	212,3	216,7	25	6,59
72	218,37	222,8	25	6,99
75	227,46	231,9	25	7,6
76	230,49	234,9	25	7,83
78	236,55	241	25	8,13
80	242,61	247,1	25	8,71
85	257,77	262,2	25	9,87
90	272,93	277,4	25	11,11
95	288,08	292,5	25	12,42
100	303,25	307,7	25	13,81
110	333,55	338	25	17,01
114	345,68	349,5	25	18,06
120	363,86	368,3	25	19,97
125	379,02	383,5	25	21,81
