Roller chains with plates of type «M»

Specifications

Possible producers: KTS, Ditton

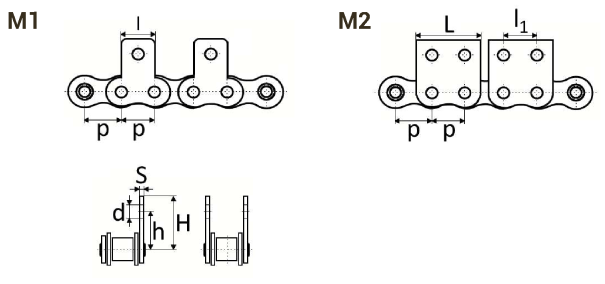

A type Chain number Index (p), mm. (l), mm. (l1), mm. (L), mm. (h), mm. (H), mm. (S), mm. (d), mm.
M1 06B-1 1M1 06B-1 2M1 101 9,525 8 - - 9 13,8 1,3 3,5
M1 06B-1 1M1 06B-1 2M1 102 9,525 8,15 - - 10 14,6 1,3 3
M1 08B-1 1M1 08B-1 2M1 101 12,7 12,5 - - 14,7 20,3 1,3 4,5
M1 08B-1 1M1 08B-1 2M1 102 12,7 13 - - 14,2 20 1,6 4,2
M1 08B-1 1M1 08B-1 2M1 104 12,7 11 - - 13,71 20,81 1,5 4,2
M1 10B-1 1M1 10B-1 2M1 101 15,875 15 - - 17,2 26,7 1,6 5,5
M1 10B-1 1M1 10B-1 2M1 102 15,875 15,15 - - 17 26,8 1,6 5,3
M1 10B-1 1M1 10B-1 2M1 104 15,875 14 - - 16,2 25 1,5 5,2
M1 12A-1 1M1 12A-1 2M1 104 19,05 18 - - 18,2 27,6 1,8 6,3
M1 12B-1 1M1 12B-1 2M1 101 19,05 18,5 - - 18,7 29 1,8 6,6
M1 12B-1 1M1 12B-1 2M1 102 19,05 18 - - 18,2 26 1,8 6
M1 12B-1 1M1 12B-1 2M1 104 19,05 18 - - 18,2 27,6 1,8 6,3
M1 16B-1 1M1 16B-1 2M1 101 25,4 25 - - 28,6 41,5 3 9
M1 16B-1 1M1 16B-1 2M1 102 25,4 23,7 - - 31,3 39,7 3,1 9
M1 16B-1 1M1 16B-1 2M1 103 25,4 23,7 - - 27,2 39,7 3,1 8,4
M2 06B-1 1M2 06B-1 2M2 201 9,525 - 9,525 17,7 9,2 12,6 1,3 3,5
M2 06B-1 1M2 06B-1 2M2 202 9,525 - 9,525 17,85 10,2 14,6 1,3 3
M2 08B-1 1M2 08B-1 2M2 201 12,7 - 12,7 24,3 14,7 20,3 1,3 4,5
M2 08B-1 1M2 08B-1 2M2 202 12,7 - 12,7 24,45 17 23 1,6 4,2
M2 08B-1 1M2 08B-1 2M2 204 12,7 - 12,7 24,45 13,71 20,81 1,5 4,2
M2 10B-1 1M2 10B-1 2M2 201 15,875 - 15,9 29 17,2 26,7 1,6 5,5
M2 10B-1 1M2 10B-1 2M2 202 15,875 - 15,8 29,15 16,3 25,8 1,6 5,3
M2 10B-1 1M2 10B-1 2M2 204 15,875 - 15,9 29,15 16,2 25 1,5 5,2
M2 12B-1 1M2 12B-1 2M2 201 19,05 - 19,1 33,2 18,7 29 1,8 6,6
M2 12B-1 1M2 12B-1 2M2 202 19,05 - 19 33,15 18,3 29 1,8 6
M2 12B-1 1M2 12B-1 2M2 204 19,05 - 19,1 33,35 18,2 27,6 1,8 6,3
M2 16A-1 1M2 16A-1 2M2 202 25,4 - 25,5 45,6 27,2 39,7 3,1 8,4
M2 16B-1 1M2 16B-1 2M2 201 25,4 - 25,4 45,6 28,6 41,5 3,1 9
M2 16B-1 1M2 16B-1 2M2 202 25,4 - 25,5 45,6 27,2 39,7 3,1 8,4
M2 16B-1 1M2 16B-1 2M2 203 25,4 - 25,5 45,6 31 41,26 3,1 9
M2 20B-1 1M2 20B-1 2M2 201 31,75 - 31,65 56,15 33,51 46,51 3,5 10

Product description

Available modifications: 06B-11M1 06B-12M1 06B-11M1 06B-12M1 08B-11M1 08B-12M1 08B-11M1 08B-12M1 08B-11M1 08B-12M1 10B-11M1 10B-12M1 10B-11M1 10B-12M1 10B-11M1 10B-12M1 12A-11M1 12A-12M1 12B-11M1 12B-12M1 12B-11M1 12B-12M1 12B-11M1 12B-12M1 16B-11M1 16B-12M1 16B-11M1 16B-12M1 16B-11M1 16B-12M1

Accompanying documents:

With this product buy:

Scheme
