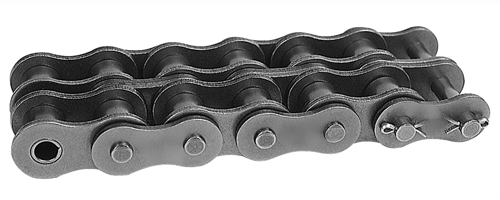

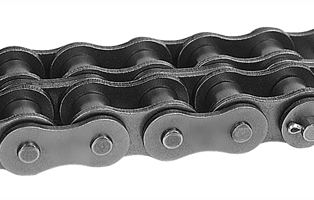

DOUBLE-CHAIN IN ACCORDANCE WITH DIN 8187 / GOST 13568-97

Specifications

Possible producers:	KTS, Challenge, Ditton

Modification	Gost	Step (p), mm	Width between ext. plates (b1), mm	Roller diameter (d1), mm	Diameter of the roller (d2), mm	Plate height (g), mm	Thickness of the chain plate (s1 / s2), mm	Length of the roller(l1), mm	(a), mm	Transverse step, mm	Breaking force (FB), kN	Breaking force, kN	Weight (q), kg / m
K 05B-2	-	8	3	5	2,31	7,1	0,8	14,3	17,4	5,64	7,8	10,2	0,33
K *06B-2	-	9,525	5,72	6,35	3,28	8,2	1,3	23,8	27,1	10,24	16,9	18,7	0,77
K 08B-2	2ПР-12,7-31,8	12,7	7,75	8,51	4,45	11,8	1,6	31	34,9	13,92	32	38,7	1,34
K10B-2	2ПР-15,875-45,4	15,875	9,65	10,16	5,08	14,7	1,7	36,2	40,3	16,59	44,5	56,2	1,84
K12B-2	-	19,05	11,68	12,07	5,72	16	1,8	42,2	46,8	19,46	57,8	66,1	2,31
K16B-2	-	25,4	17,02	15,88	8,28	21	4,1/3,1	68	73,4	31,88	106	133	5,42
K 20B-2	-	31,75	19,56	19,05	10,19	26,4	4,5/3,5	79	85,1	36,45	170	211,2	7,2
K 24B-2	-	38,1	25,4	25,4	14,63	33,2	6,0/4,8	101	107,6	48,36	280	319,2	13,4
K 28B-2	-	44,45	30,99	27,94	15,9	36,7	7,5/6,0	124	131,4	59,56	360	406,8	16,6
K 32B-2	-	50,8	30,99	29,21	17,81	42	7,0/6,0	126	133,9	58,55	450	508,5	21
K 40B-2	-	63,5	38,1	39,37	22,89	52,9	8,5/8,0	154,5	161,5	72,29	630	711,9	32
K 48B-2	-	76,2	45,72	48,26	29,24	63,8	12.окт	190,4	198,2	91,21	1.000,00	1.130,00	50

Available modifications: K05B-2 K*06B-2 K08B-2 K10B-2 K12B-2 K16B-2 K20B-2 K24B-2 K28B-2 K32B-2 K40B-2 K48B-2
