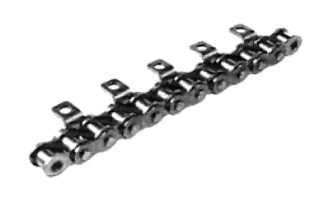

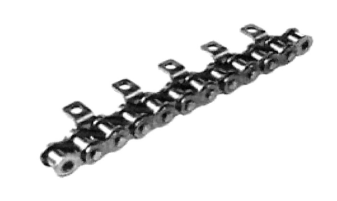

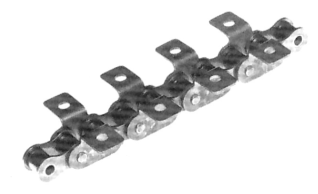

CHAIN ??K1 WITH ANGULAR LAMPS

Specifications

Possible producers:	KTS, Ditton

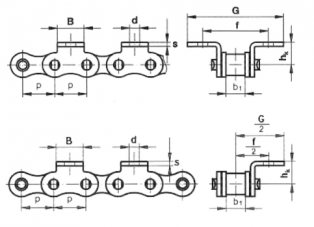

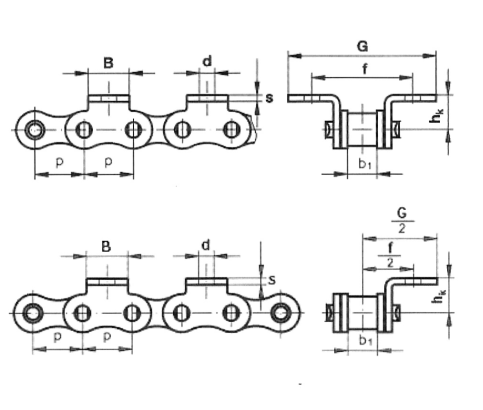

Modification	GOST	Step (p), mm	Width between ext. plates (b1), mm	Diameter of the roller (d2), mm	Central hole (f + -0.5) mm	Center hole (f + -1) mm	Center hole in the center of the chain (f / 2), mm	Contact center of the upper corner of the edge (hk + -0.4) mm	Angular width (B + -1), mm	Overall width (G + -1), mm	(G/2)
K 06B-1-K1		9,525	5,72	3,5	19,05		9,525	6,5	8	26,52	13,26
K 08B-1-K1		12,7	7,75	4,5	25,4	-	12,7	8,9	9,5	35,2	17,6
K 10B-1-K1		15,875	9,65	5,5	31,8	-	15,9	10,3	14,3	45,8	22,9
K 12B-1-K1		19,05	11,68	6,6	38,1	-	19,05	13,5	16	52,4	26,2
K 16B-1-K1		25,4	17,02	6,6	50,8	-	25,4	15,9	19,1	72,6	36,3
K 20B-1-K1		31,75	19,56	9	63,5	-	31,75	19,8	35	100	50
K 24B-1-K1		38,1	25,4	11	-	76,2	38,1	26,7	38	128	64
K 28B-1-K1		44,45	30,99	13,5	-	88,9	44,45	28,6	45	156	78
K 32B-1-K1		50,8	30,99	13,5	-	101,6	50,8	31,8	50	154	77

Available modifications: K06B-1-K1 K08B-1-K1 K10B-1-K1 K12B-1-K1 K16B-1-K1 K20B-1-K1 K24B-1-K1 K28B-1-K1 K32B-1-K1
