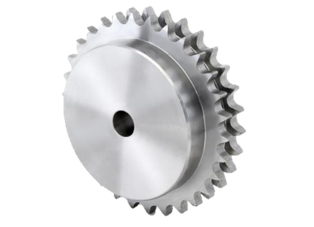

SPROCKET 08B-2 WITH ONE SIDE

Specifications

ISO-Nr.:	08B-2
Step, mm:	12,7
Distance between chain plates, mm:	7,75
Радиус зубьев, мм:	8,51
Диаметр ролика цепи (bf1), мм:	21,0
Chamfer of tooth profile (ba), mm:	1,3
The minimum tooth radius (rx), mm:	13,0
Material:	Steel C45

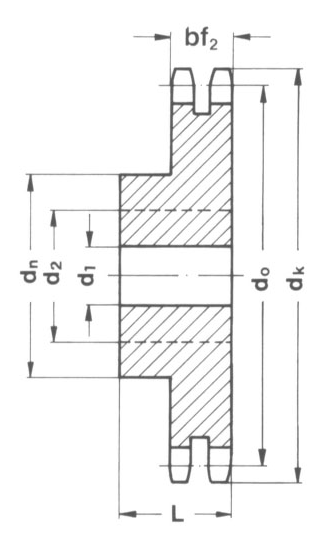

Number of teeth (z)	Diameter of dividing circle (d0), mm	Diameter of the tip of the teeth (dk), mm	Hub diameter (dn), mm	Diameter of the rough hole (d1), mm	Hole of max. (d2), mm	Overall length (L), mm	Weight, kg
8	33,18	37,2	20	to	12	32	0,09
9	37,13	41	24	10	14	32	0,13
10	41,1	45	28	10	18	32	0,18
11	45,1	49	32	12	19	35	0,24
12	49,1	53	35	12	22	35	0,3
13	53,1	57	38	12	23	35	0,36
14	57,1	62	42	12	26	35	0,44
15	61,1	66	46	12	28	35	0,52
16	65,1	70	50	14	30	35	0,63
17	69,1	74	54	14	33	35	0,73
18	73,1	78	58	14	36	35	0,85
19	77,2	82	62	14	39	35	0,97
20	81,2	86	66	14	42	35	1,1
21	85,2	90	70	16	44	40	1,29
22	89,2	94	70	16	44	40	1,37
23	93,3	98	70	16	44	40	1,46
24	98,3	102	75	16	46	40	1,64
25	101,3	106	80	16	48	40	1,82
26	105,4	110	85	20	52	40	2,02
27	109,4	114	85	20	52	40	2,12
28	113,4	118,0 .	90	20	50	40	2,34
29	117,5	122	95	20	53	40	2,56
30	121,5	126	100	20	60	40	2,79
31	125,5	130	100	20	60	40	2,87
32	129,6	134	100	20	60	40	3
33	133,6	139	100	20	60	40	3,13
34	137,6	143	100	20	60	40	3,26
35	141,7	147	100	20	60	40	3,4
36	145,7	151	110	20	65	40	3,54
37	149,7	155	110	20	65	40	3,69
38	153,8	159	110	20	65	40	3,84
39	157,8	163	110	20	65	40	4
40	161,9	167	110	20	65	40	4,15
38	153,8	160	90	23	50	50	3,15
45	182,1	188	90	23	50	50	3,56
57	230,5	237	90	23	50	50	4
76	307,3	314	100	23	60	56	6,35
95	384,1	390	100	23	60	56	8
114	460,9	467,4	100	23	60	63	11,9
