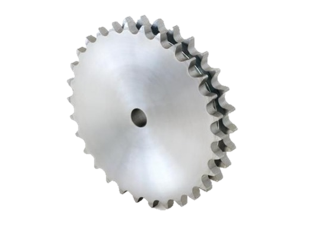

SPROCKET 05B-2

Specifications

ISO-Nr.:	05В-2
Step, mm:	8,0
Distance between chain plates, mm:	3,0
Diameter of the chain roller, mm:	5,0

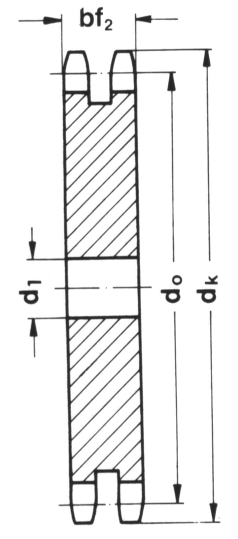

Width of crown (bf1), mm:	8,3
Chamfer of tooth profile (ba), mm:	1,0
The minimum tooth radius (rx), mm:	8,0
Material:	Steel C45

Number of teeth (z)	Diameter of dividing circle (d0), mm	Diameter of the tip of the teeth (dk), mm	Diameter of the rough hole (d1), mm	Weight, kg
8	20,9	24	6	0,01
9	23,39	26,6	6	0,01
10	25,89	29,2	8	0,02
11	28,39	31,7	8	0,02
12	30,91	34,2	8	0,03
13	33,42	36,7	8	0,04
14	35,95	39,2	8	0,05
15	38,48	41,7	8	0,06
16	41,01	44,3	10	0,07
17	43,53	46,8	10	0,08
18	46,07	49,3	10	0,09
19	48,61	51,9	10	0,1
20	51,14	54,4	10	0,11
21	53,67	57	10	0,13
22	56,21	59,5	10	0,14
23	58,75	62	10	0,16
24	61,29	64,6	10	0,17
25	63,83	67,5	10	0,18
26	66,37	69,5	12	0,19
27	68,91	72,2	12	0,2
28	71,45	74,8	12	0,22
29	73,99	77,3.	12	0,23
30	76,53	79,8	12	0,25
31	79,08	82,4	12	0,27
32	81,61	84,9	12	0,29
33	84,16	87,5	12	0,32
34	86,7	90	12	0,34
35	89,24	92,5	12	0,36
36	97,79	95	12	0,38
37	94,33	97,6	12	0,4
38	96,88	100,2	12	0,42
39	99,42	102,7	12	0,44
40	101,97	105,2	12	0,47
41	104,51	107,8	14	0,49
42	107,05	110,4	14	0,51
43	109,6	112,9	14	0,54
44	112,14	115,5	14	0,57
45	114,69	118	14	0,6
46	117,23	120,6	14	0,63
47	119,77	123,1	14	0,66
48	122,32	125,6	14	0,69
49	124,86	128,2	14	0,72
50	127,41	130,7	14	0,75
51	129,95	133,3	16	0,78
52	132,49	135,8	16	0,82
53	135,04	138,4	16	0,85
54	137,59	140,9	16	0,9
55	140,13	143,5	16	0,93
56	142,68	146	16	0,96
57	145,22	148,6	16	0,99
58	147,77	151	16	1,03
59	150,31	153,6	16	1 „07
60	152,85	156,2	16	1,11
62	157,95	162	20	1,17
64	163,04	167,1	20	1,24
65	165,58	169,2	20	1,3
66	168,13	172,2	20	1,36
68	173,22	177,3	20	1,44
70	178,31	182,4	20	1,51
72	183,41	187,5	20	1,63
75	191,04	195,1	20	1,72
76	193,59	197,7	20	1,8
78	198,68	202,8	20	1,9
80	203,77	207,9	20	2
85	216,5	220,6	20	2,5
90	229,23	233,4	20	3
95	241,96	246,1	20	3,2
100	254,68	258,9	20	3,5
110	280,15	284,3	20	3,75
114	290,33	294,5	20	4,15
120	305,61	310	20	4,65
125	318,34	322,5	20	5,5
