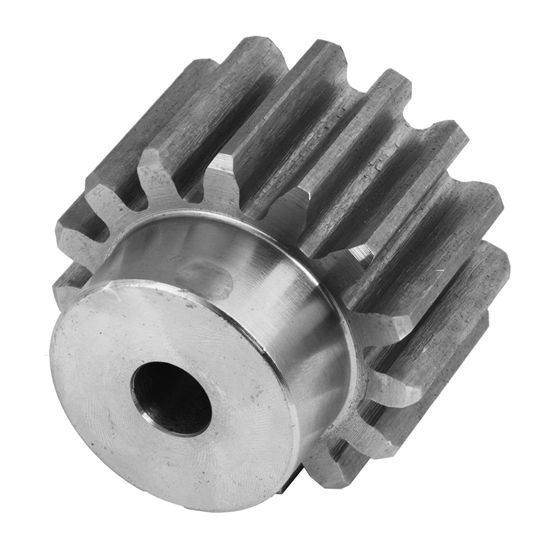

GEAR WHEEL WITH HUB MODULE 2

Specifications

Width of tooth (h), mm	20
Material	Steel 45

Number of teeth (z)	Overall diameter (dk), mm	Diameter of dividing circle (do), mm	Nave Diameter (Nd), mm	Overall length (Н), mm	Diameter of the rough hole (dn), mm	Weight, kg
12	28	24	18	35	10	0,07
13	30	26	19	35	10	0,1
14	32	28	20	35	10	0,12
15	34	30	22	35	10	0,13
16	36	32	24	35	10	0,14
17	38	34	25	35	10	0,16
18	40	36	25	35	10	0,18
19	42	38	25	35	10	0,2
20	44	40	30	35	10	0,25
21	46	42	30	35	12	0,28
22	48	44	30	35	12	0,3
23	50	46	30	35	12	0,33
24	52	48	35	35	12	0,35
25	54	50	35	35	12	0,37
26	56	52	40	35	12	0,42
27	58	54	40	35	12	0,45
28	60	56	40	35	12	0,48
29	62	58	40	35	14	0,5
30	64	60	40	35	14	0,55
31	66	62	45	35	14	0,6
32	68	64	45	35	14	0,65
33	70	66	45	35	14	0,66
34	72	68	45	35	14	0,69
35	74	70	45	35	14	0,73
36	76	72	45	35	14	0,76
37	78	74	60	35	14	0,83
38	80	76	60	35	14	0,89
39	82	78	60	35	14	0,91
40	84	80	60	35	14	0,95
41	86	82	60	35	16	1,03
42	88	84 .	60	35	16	1,07
43	90	86	60	35	16	1,1
44	92	88	60	35	16	1,21
45	94	90	60	35	16	1,2
46	96	92	60	35	16	1,3
47	98	94	60	35	16	1,41
48	100	96	70	35	16	1,52
49	102	98	70	35	16	1,56
50	104	100	70	35	16	1,61
51	106	102	70	35	20	1,66
52	108	104	70	35	20	1,59
53	110	106	70	35	20	1,71
54	112	108	70	35	20	1,82
55	114	110	70	35	20	1,87
56	116	112	70	35	20	1,9
57	118	114	70	35	20	1,95
58	120	116	70	35	20	2,05
59	122	118	70	35	20	2,09
60	124	120	70	35	20	2,12
61	126	122	80	35	20	2,28
62	128	124	80	35	20	2,4
63	130	126	80	35	20	2,48
64	132	128	80	35	20	2,55
