CLAIMS KLAA SERIES KIT

Type (d) , mm (D) , mm (H) , mm (H1) , mm (H2) , mm (H3) , mm Mt, Нm Ta, кН Pm, Н/mm2 Weight, kg
KLAA019 19 47 34 28 17 22 273 29 106 0,35
KLAA020 20 47 34 28 17 22 287 29 106 0,3
KLAA022 22 47 34 28 17 22 316 29 106 0,28
KLAA024 24 50 34 28 17 22 413 34 120 0,3
KLAA025 25 50 34 28 17 22 431 34 120 0,3
KLAA028 28 55 34 28 17 22 482 34 109 0,32
KLAA030 30 55 34 28 17 22 517 34 109 0,5
KLAA032 32 60 34 28 17 22 734 46 133 0,45
KLAA035 35 60 34 28 17 22 803 46 133 0,3
KLAA038 38 65 34 28 17 22 872 46 122 0,5
KLAA040 40 65 34 28 17 22 918 46 122 0,4
KLAA045 45 75 41 33 20 25 1674 74 146 0,67
KLAA050 50 80 41 33 20 25 1860 74 137 0,7
KLAA055 55 85 41 33 20 25 2340 85 148 0,8
KLAA060 60 90 41 33 20 25 2553 85 139 0,85
KLAA065 65 95 41 33 20 25 3110 96 149 0,9
KLAA070 70 110 50 40 24 30 4838 138 154 1,5
KLAA075 75 115 50 40 24 30 5184 138 148 2
KLAA080 80 120 50 40 24 30 5530 138 142 2
KLAA085 85 125 50 40 24 30 6610 156 153 2,1
KLAA090 90 130 50 40 24 30 6998 156 147 3
KLAA095 95 135 50 40 24 30 8208 173 157 3
KLAA100 100 145 56 44 26 32 9742 195 152 3,5
KLAA110 110 155 56 44 26 32 10716 195 143 4,5
KLAA120 120 165 56 44 26 32 13154 219 151 5
KLAA130 130 180 64 52 34 40 18996 292 141 5,4
KLAA140 140 190 68 54 34 40 20336 291 133 5
KLAA150 150 200 68 54 34 40 24211 323 140 5,4

Product description

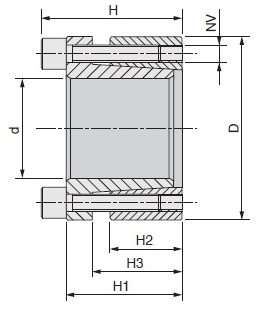

Scheme
