ROLLER LONG-TERM CHAIN FOR AGRICULTURAL MACHINERY

Specifications

Possible producers:	KTS, Ditton

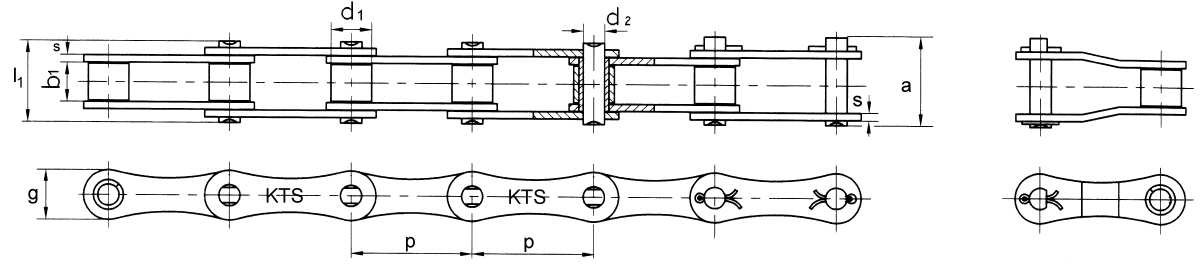

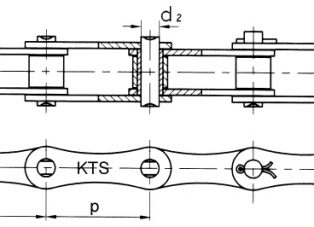

Modification	Step (p), mm	Width between ext. plates (b1), mm	Roller diameter (d1), mm	Diameter of the roller (d2), mm	Plate height (g), mm	Thickness of the chain plate (s1 / s2), mm	Length of the roller (l1), mm	(a), mm	Breaking force (FB), kN	Breaking force, kN	Weight (q), kg / m
S32	29,21	15,88	11,43	4,45	13,2	1,8	26,7	28,8	8	9,2	0,86
S42	34,93	19,05	14,27	7	19,8	2,8	34,3	37	27	31	1,6
S45	41,4	22,23	15,24	5,72	17,3	2,8	37,7	40,4	18	20,7	1,66
S52	38,1	22,23	15,24	5,72	17,3	2,8	37,7	40,4	18	20,7	1,68
S55	41,4	22,23	17,78	5,72	17,3	2,8	37,7	40,4	18	20,7	1,8
S55R	41,4	22,23	17,78	8,9	22,4	3,5	41	44	45	51,8	2,49
S62	41,91	25,4	19,05	5,72	17,3	2,5	40,3	43	27	31	1,87
S77	58,34	22,23	18,26	8,9	26,2	4	43,2	46,4	45	51,8	2,65
S88	66,27	28,58	22,86	8,9	26,2	4	49,8	53	45	51,8	3,25
CA650	50,8	27,8	25	9,53	25	4	40,4	44,7	80	92	3,49
CA550	41,4	19,81	16,87	7,19	19,3	2,8	35	38	39,1	45	1,94
CA555	41,4	12,7	16,87	7,19	19,3	3,1	29,7	33,1	39,1	45	1,83
CA557	41,4	20,24	17,78	8	23,1	3,1	37,4	40,6	55,61	64	2,2
CA620	42,01	24,51	17,91	7,19	20,2	3,3	41,8	45,2	39,1	45	2,35
CA2060H	38,1	12,7	11,91	5,94	17,5	3,3	29,7	31,7	31,28	36	1,5
CA2063H	38,1	12,7	11,89	5,94	19,3	3,3	29,4	34,2	31,28	36	1,65

Available modifications: S32 S42 S45 S52 S55 S55R S62 S77 S88 CA650 CA550 CA555 CA557 CA620 CA2060H CA2063H
