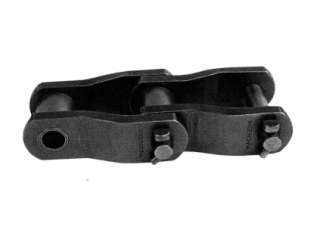

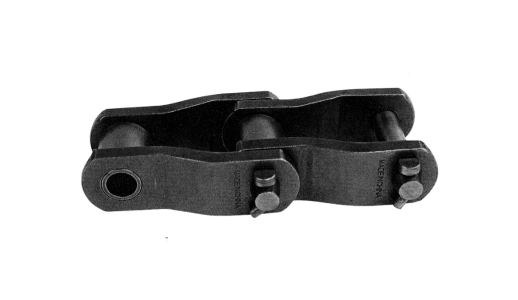

ROTARY CHAIN (WITH CRYSTAL PLATES)

Specifications

Possible producers:	KTS, Ditton

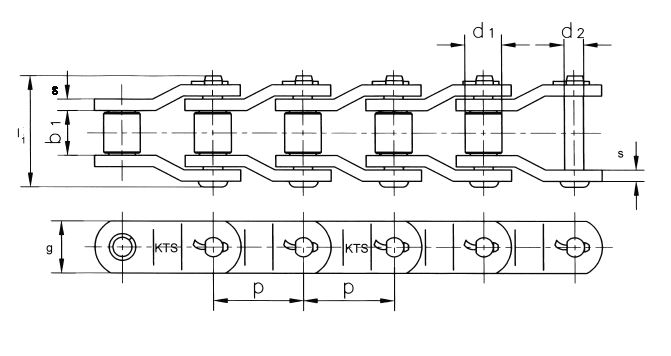

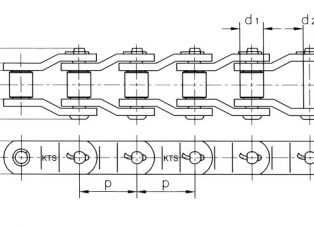

Modification	Step (p), mm	Width between ext. plates (b1), mm	Roller diameter (d1), mm	Diameter of the roller (d2), mm	Diameter of the plate (g), mm	Thickness of the chain plate (s1 / s2), mm	Length of the roller (l1), mm	Breaking force (FB), kN	Breaking force, kN	Weight (q), kg / m
K2010	63,5	38,1	31,75	15,9	47,8	7,9	90,7	250	270	14
K2512	77,9	39,6	41,28	19,05	57	9,7	100	340	367,2	18,4
K2814	88,9	38,1	44,45	22,25	60,5	12,7	117,6	470	507,6	25,1
K3315	103,45	49,3	45,24	23,85	63,5	14,2	134,9	550	594	27,3
K3618	114,3	52,3	57,15	27,97	79,2	14,2	141,2	760	820,8	38,2
K4020	127	69,9	63,5	31,78	91,9	15,7	168,1	990	1.069,20	52,1
MXS882	66,27	28,58	22,23	11,1	28,5	6,4	68,5	115,6	124,8	5,3
MXS3075	78,1	38,1	31,75	16,46	44,5	9,7	93,5	334	360,7	13,45
MXS1242	103,2	49,2	44,45	22,23	57	12,8	124,5	623	672,8	24,63

Available modifications: K2010 K2512 K2814 K3315 K3618 K4020 MXS882 MXS3075 MXS1242
