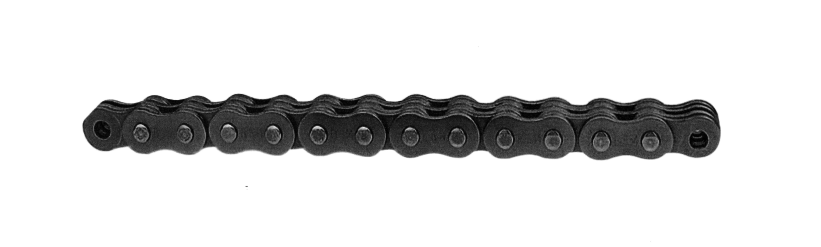

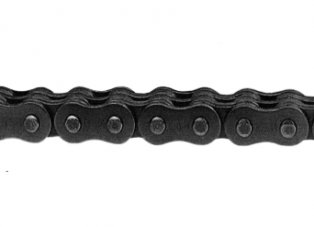

CARGO PLATE CHAIN (AMERICAN STANDARD) LIGHTWEIGHT (AL)

Specifications

Possible producers:	KTS, Challenge, Ditton

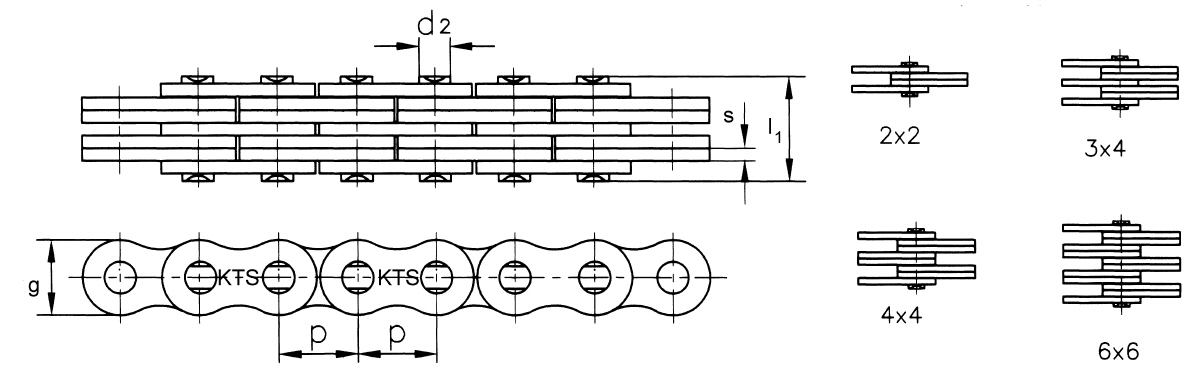

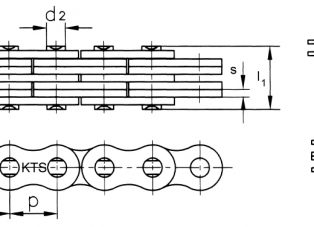

Modification	Step (p), mm	Combinations	Plate height (g), mm	Thickness of the chain plate(s), mm	Diameter of the roller (d2), mm	Length of the roller (l1), mm	Breaking force (FB), kN	Breaking force, kN	Weight (q), kg / m
AL322	9,525	2 x 2	7,7	1,3	3,58	6,8	9	10,2	0,23
AL422	12,7	2 x 2	10,4	1,5	3,96	7,9	14,1	16,9	0,39
AL444	12,7	4 x 4	10,4	1,5	3,96	14,4	28,2	35,2	0,74
AL466	12,7	6 x 6	10,4	1,5	3,96	20,5	42,3	52,7	1,1
AL522	15,875	2 x 2	12,8	2	5,08	10,3	22	27,5	1,19
AL534	15,875	3 x 4	12,8	2	5,08	17	33	46	1,79
AL544	15,875	4 x 4	12,8	2	5,08	18,9	44	55	0,86
AL566	15,875	6 x 6	12,8	2	5,08	26,9	66	82,5	1,69
AL622	19,05	2 x 2	15,6	2,4	5,94	12,4	37	44,4	2,52
AL644	19,05	4 x 4	15,6	2,4	5,94	22,7	64	78,8	1,54
AL666	19,05	6 x 6	15,6	2,4	5,94	32,4	101	118,6	3
AL822	25,4	2 x 2	20,5	3,3	7,92	16	56,7	68,6	4,46
AL844	25,4	4 x 4	20,5	3,3	7,92	29,4	113,4	135,6	2,37
AL866	25,4	6 x 6	20,5	3,3	7,92	42,5	170	202,3	4,68
AL1022	31,75	2 x 2	25,6	4	9,53	19,6	88,5	107,1	7
AL1044	31,75	4 x 4	25,6	4	9,53	35,9	177	203,6	3,65
AL1066	31,75	6 x 6	25,6	4	9,53	52,3	265	315,3	7,05
AL1222	38,1	2 x 2	30,5	4,8	11,1	24,3	127	151,1	3,65
AL1244	38,1	4 x 4	30,5	4,8	11,1	43,8	254	299,7	7,05
AL1266	38,1	6 x 6	30,5	4,8	11,1	63	381	426,3	10,44
AL1444	44,45	4 x 4	36,4	5,6	12,64	51,3	372,7	413,6	10,34
AL1466	44,45	6 x 6	36,4	5,6	12,64	74,6	559	620,4	15,16
AL1644	50,8	4 x 4	41,6	6,4	14,21	58,1	471	522,8	12,98
AL1666	50,8	6 x 6	41,6	6,4	14,21	84,5	706	783,6	19,41

Product description

Available modifications: AL322 AL422 AL444 AL466 AL522 AL534 AL544 AL566 AL622 AL644 AL666 AL822 AL844 AL866 AL1022 AL1044 AL1066 AL1222 AL1244 AL1266 AL1444 AL1466 AL1644 AL1666
